酸堿廢氣處理塔通常分單塔體和雙塔體。采用圓形塔體，用法蘭分段連接而成。具體由貯液箱、塔體、進風段、噴淋層、填料層、旋流除霧層、出風錐帽、觀檢孔等組成。

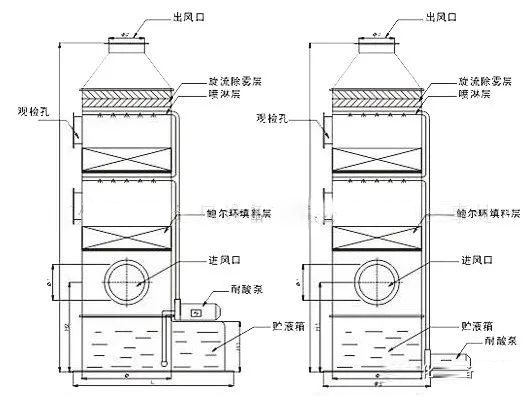

　　酸堿廢氣處理塔（噴淋塔）大概原理圖：

　　工作原理：


　　酸堿廢氣處理（噴淋塔）主要的運作方式是不斷酸霧廢氣由風管引入凈化塔，經過填料層，廢氣與氫氧化鈉吸收液進行氣液兩相充分接觸吸收中和反應，酸霧廢氣經過凈化后，再經除霧板脫水除霧后由風機排入大氣。吸收液在塔底經水泵增壓后在塔頂噴淋而下，最后回流至塔底循環使用。凈化后的酸霧廢氣達到低于國家排放標準要求。


　　廢氣處理的的工程的工藝流程：排除的酸霧廢氣→進入風管→經過酸堿廢氣處理塔→風機→風管→達標排放。


　　酸堿廢氣處理塔(噴淋塔)具有以下特點：


　　1.采用填料塔對廢氣進行凈化，適合于連續和間歇排放廢氣的治理；


　　2.工藝簡單，管理、操作及維修相當方便簡潔，不會對車間的生產造成任何影響；


　　3.適用范圍廣，可同時凈化多種污染物；


　　4.壓降較低，操作彈性大，且具有很好的除霧性能；


　　5.塔體可根據實際情況采用FRP/PP/PVC等材料制作；


　　6.填料采用高效、低阻的鮑爾環等填料，可徹底地去除氣體中的異味、有害物質等。


　　7.廢氣處理塔采用多重廢氣吸附過濾凈化系統，工業廢氣處理設計周密、層層凈化過濾廢氣。


　　酸堿廢氣處理塔廣泛應用于化工、電子、冶金、電鍍、紡織(化纖)、食品、機械制造等行業過程中排放的酸、堿性廢氣的凈化處理。如調味食品、制酸、酸洗、電鍍、電解、蓄電池等。
